フォルダブルスマートフォンの世界出荷台数が増加し続ける中、Fold シリーズ LCD スクリーン家電製品のアフターマーケットにおいて、最も技術的に要求の高い分野の 1 つとなっています。従来のフラットパネル ディスプレイの標準化されたプロセスとは異なり、フレキシブル スクリーンには物理構造、電気的特性、故障モードの点で特有の課題があり、テスト、グレーディング、および改修において専門的な能力が必要です。
IDC のデータによると、世界の折りたたみスマートフォンの出荷台数は 2025 年に 2,200 万台を超え、累積設置ベースは 5,000 万台を超えます。 Samsung はこの市場の約 65% を占めており、同社の Fold シリーズは Fold シリーズ LCD スクリーンのアフターマーケット修理需要の最大の供給源となっています。業界調査によると、折りたたみ式デバイスの使用後 12 か月以内の画面関連の故障率は 7 ～ 9% であり、従来の主力バータイプ携帯電話の故障率 3 ～ 5% よりも大幅に高いことが示されています。ヒンジ領域のフレックス ケーブルの破損、フレキシブル基板の層間剥離、およびタッチ センサーの故障が、故障モードのトップ 3 としてランク付けされています。新しい折りたたみ式スクリーン アセンブリの正式な交換費用は通常 200 ～ 400 ドルの範囲で、待ち時間は 5 ～ 10 営業日です。この現実により、Fold シリーズ LCD スクリーンの専門的な回収および再生チャネルの成熟が加速しています。

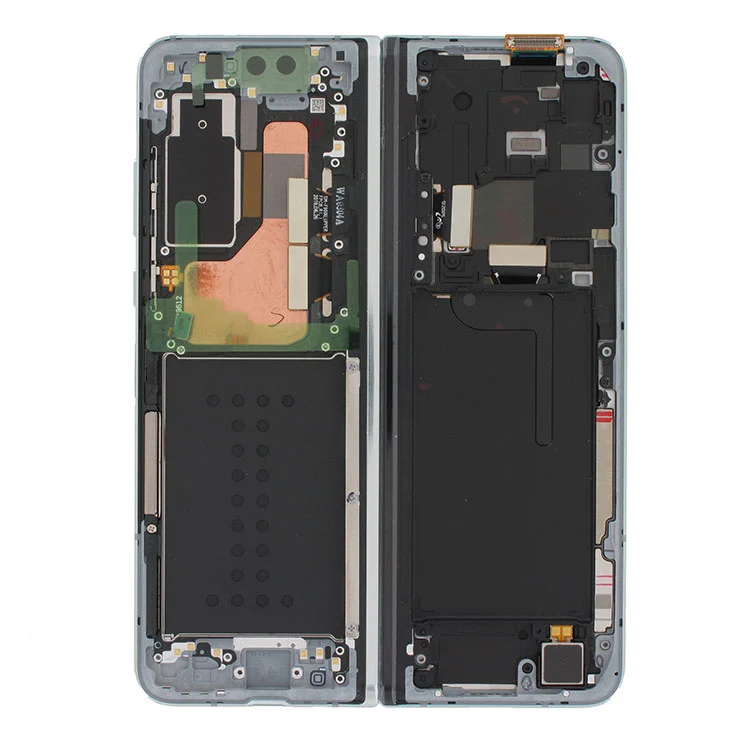

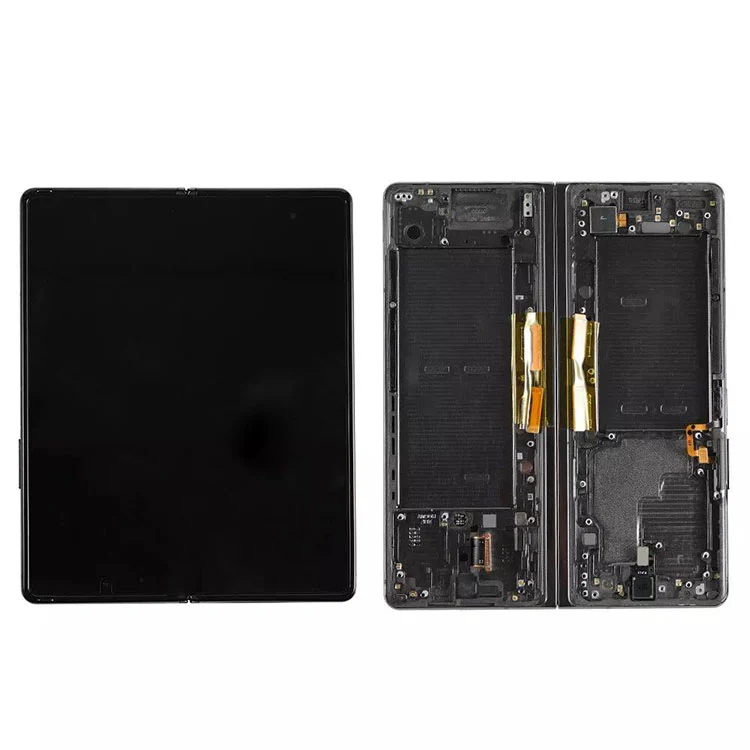

次の表は、現在アフターマーケットで入手可能な Fold シリーズ LCD スクリーンのモデル識別子と主要な技術仕様を示しています。
| 製品型式 | 対応デバイス | パネルの種類 | メインディスプレイのサイズ | 解決 | リフレッシュレート | ドライバーIC |
|---|---|---|---|---|---|---|
| 6倍液晶ディスプレイ | Galaxy Z Fold6 | ダイナミックAMOLED 2X | 7.6インチ | 2160×1856 | 120Hz | S6SY761X |
| 5倍のLCD | Galaxy Z Fold5 | ダイナミックAMOLED 2X | 7.6インチ | 2176×1812 | 120Hz | S6SY761 |
| 4倍液晶 | Galaxy Z Fold4 | ダイナミックAMOLED 2X | 7.6インチ | 2176×1812 | 120Hz | S6SY760 |
| 3つ折り液晶 | Galaxy Z Fold3 | ダイナミックAMOLED | 7.6インチ | 2208×1768 | 120Hz | S6SY759 |
| 2倍のLCD | Galaxy Z Fold2 | ダイナミックAMOLED | 7.4インチ | 2213×1689 | 120Hz | S6SY758 |
| 折りたたみ液晶 | Galaxy Fold (第 1 世代) | ダイナミックAMOLED | 7.3インチ | 2152×1536 | 60Hz | S6SY757 |
互換性に関する注意:コネクタのピン配置とフレックス ケーブルの割り当ては世代によって異なります。世代間の交換はサポートされていません。
エンジニアリングの観点から見ると、Fold シリーズ LCD スクリーンランダムな分布ではなく、識別可能な物理的パターンに従います。
ヒンジ領域の金属痕跡疲労破壊
フレキシブル OLED パネルの下にある多層金属トレース (データ線、走査線、電力線) は、繰り返し折り畳む際に周期的な曲げ応力を受けます。実験室のデータによると、サムスンはこれらのディスプレイを 200,000 回折り畳むと評価していますが、ヒンジの公差や埃の侵入を伴う実際の使用では、80,000 ～ 100,000 サイクル後に一部のサンプルに微小な亀裂が発生します。電気テストでは、断線または短絡を示す 1 つ以上の垂直線 (明るいまたは暗い) が明らかになります。この種類の故障は、精密接合装置を使用して、100 倍の倍率で破断点を特定し、熱圧着による異方性導電フィルム (ACF) を使用して電気接続を再確立することで対処できます。
タッチロスを引き起こす柔軟な基板の剥離
折り畳み式ディスプレイのタッチセンサー層には通常、フレキシブルなポリイミド基板上にコーティングされた銀ナノワイヤーまたは金属メッシュ素材が使用されます。長時間折り畳むと、基板とカバーガラスの光学接着層の間に局所的な剥離が生じ、タッチ信号が中断される可能性があります。典型的な症状は、ディスプレイの中央に 2 ～ 3 cm の幅の帯があり、タッチ反応がありません。これには、クリーンルーム環境での洗浄と、真空接合装置を使用した高透過率の光学接着剤を使用した再ラミネートが必要です。この問題に一貫して対処できる修理施設は 12 ～ 15% 未満です。
ドライバーICまたはフレックスケーブルの完全な障害
一部の Fold シリーズ LCD スクリーンは物理的に損傷していないように見えますが、表示出力が表示されません。障害分離テストでは、通常、ドライバー IC の故障か、ヒンジ領域を通る長いフレックス ケーブルの断線が特定されます。これは、信号経路の機械的弱点を表します。診断ボードを使用して障害のあるセグメントを特定した後、フレックス ケーブルを交換するか、ドライバー IC を再ボールすることができます。この修理タイプは 3 つの主要な故障カテゴリの中で最もコストが低く、成功率は 85% を超えています。
5段階の評価基準

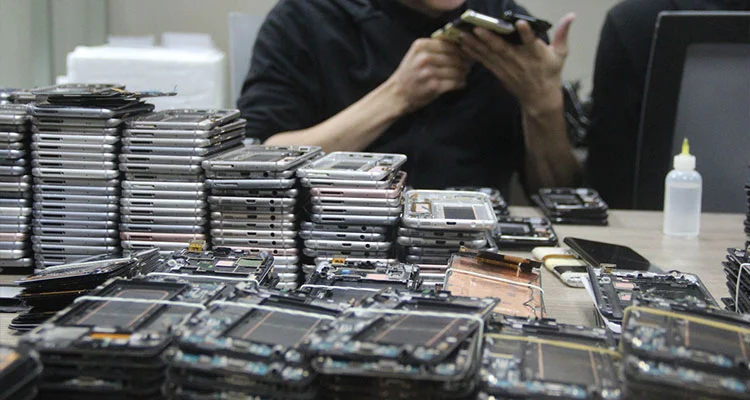

専門の回収作業により、Fold シリーズ LCD スクリーンを処理するための洗練されたグレーディング システムが確立されました。
| 学年 | 意味 | 電気試験規格 | 処分パス |
|---|---|---|---|
| A | フル機能の良いユニット | 全領域にわたるタッチ偏差 <1.5mm、輝度均一性 >85%、表示欠陥なし | 直接再循環 |
| B | 軽微な外観上の欠陥 | 完全な機能、偏光板の軽微な傷やフレームの摩耗は許容されます | 浄化され、グレードの低い循環 |
| C | 修復可能な機能障害 | 屈曲破損、IC の故障、またはドライバーボードの異常があるが、パネルとタッチ層は無傷 | 接着・再ラミネート工程に入る |
| D | 修復不可能な機能障害 | パネルの液漏れ、OLEDの焼き付き、基板の物理的破損 | コンポーネントレベルの部品の分解 |
| E | 完了 | 複数の層にわたる構造損傷 | 物質回収 |
実際の回収作業による業界データによると、回収された Fold シリーズ LCD スクリーンのうち、グレード A と B が合わせて 18 ～ 22% を占め、グレード C が 35 ～ 40% を占め、残りがグレード D と E で占められています。故障したスクリーンの半分以上は再利用またはコンポーネントの回収価値を保持しており、従来のフラット LCD の約 30% の再利用率よりも大幅に高くなります。
Fold シリーズ LCD スクリーンの正確なグレーディングには、専用の試験装置マトリックスが必要です。
| テストカテゴリー | 装置 | 主な仕様 | テスト項目 |
|---|---|---|---|
| 電気 | ディスプレイテスター | MIPI プロトコルのサポート、3.3V ～ 5.5V 調整可能 | グレースケール、単色、グラデーションパターン |
| 電気 | タッチテストボード | 126点マトリックススキャン、精度±0.5mm | デッドゾーン検出、ドリフト測定 |
| 電気 | エージングラック | 72時間、25℃～45℃サイクル | 潜在的な障害のスクリーニング |
| 光学 | 光透過率表 | 5000-8000ルクス調整可能 | 液漏れ、圧壊、偏光子の気泡 |
| 光学 | 折り目の深さゲージ | レーザー変位センサー、精度±0.01mm | 物理的な折り目の深さの測定 |
| ビジュアル | 顕微鏡 | 倍率100～200倍 | ゴールドフィンガー酸化、微小亀裂 |
| 信頼性 | 恒温恒湿槽 | 60℃ / 90%RH | 修理後の安定性の検証 |
| 信頼性 | フォールドテスター | 15 ～ 20 サイクル/分、プログラム可能な角度 | 曲げ寿命サンプリング |
回収された Samsung Fold シリーズの画面を分析すると、世代間で異なる故障モードの分布が明らかになりました。
| スクリーンモデル | 屈曲骨折 | タッチ剥離 | IC/フレックスケーブル | 他の | 全体的な修理可能率 |
|---|---|---|---|---|---|
| 6倍液晶ディスプレイ | 41% | 18% | 24% | 17% | 67% |
| 5倍のLCD | 44% | 16% | 22% | 18% | 68% |
| 4倍液晶 | 46% | 15% | 21% | 18% | 68% |
| 3つ折り液晶 | 52% | 12% | 19% | 17% | 71% |
| 2倍のLCD | 48% | 14% | 20% | 18% | 69% |
| 折りたたみ液晶 | 38% | 10% | 35% | 17% | 72% |
新しい世代の Fold 6 および Fold 5 では、Fold 3 と比較して破損率が低くなり、フレックス ケーブルの設計がわずかに改善されています。第 1 世代の Fold ディスプレイはドライバー IC の故障率が高くなりますが、一般的に修理が容易であり、その結果、全世代の中で全体的な修理可能性が最も高くなります。
以下は、B2B 流通におけるグレード別の Fold シリーズ LCD スクリーンの参考価格帯です (ユニットあたりの米ドル、2026 年第 1 四半期の市場データ)。
| スクリーンモデル | グレードA | グレードB | グレードC（修理済） | グレードD（部品） |
|---|---|---|---|---|
| 6倍液晶ディスプレイ | 165～190ドル | 140～160ドル | $85-105 | 35～45ドル |
| 5倍のLCD | 110～130ドル | 90～110ドル | 55～70ドル | 25～35ドル |
| 4倍液晶 | 80～95ドル | 65～80ドル | 40～50ドル | 18～25ドル |
| 3つ折り液晶 | 55～65ドル | 45～55ドル | 30～38ドル | 12～18ドル |
| 2倍のLCD | 35～45ドル | 28～35ドル | 18～25ドル | 8〜12ドル |
| 折りたたみ液晶 | 25～32ドル | 18～25ドル | 12～18ドル | 5～8ドル |
価格に関するメモ:グレード A のユニットは、最高の品質を必要とする修理チャネルに適しています。グレード C の修理済みユニット (接着後または偏光子交換) は、価格に敏感な購入者に完全な機能を提供します。グレード D の部品は、コンポーネント レベルの修理用にフレックス ケーブル、ドライバー IC、ポラライザーを提供します。
6 つすべてについてFold シリーズ LCD スクリーン(フォールド 6 / フォールド 5 / フォールド 4 / フォールド 3 / フォールド 2 / フォールド LCD)、以下を含むフルグレードの安定供給が可能です。
すべての出荷品は、ディスプレイ テスト、全エリア タッチ スキャン、および提供されるテスト レポートによる視覚的なグレーディングを受けます。
